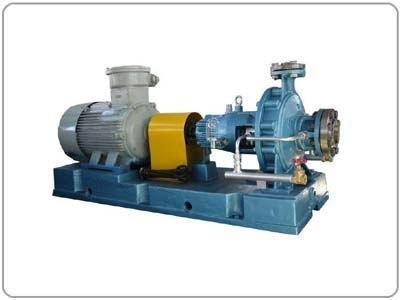

化工泵是按國際標準并結合非金屬泵的工藝設計制造。其中IH：國際標準化工泵系列代號。F：氟塑料材質。65：進口口徑為65mm，50：出口口徑為50mm。125：葉輪直徑為125mm。氟塑料離心泵可耐受幾乎所有介質的腐蝕，在選擇合適的機械密封后，氟塑料離心泵可以輸送在-20℃-150℃之間的腐蝕性介質或高危化學品。例如：鹽酸、發煙硫酸、氫氟酸、濃硝酸、三氯氧磷、三氯化磷、燒堿、氯化鈣等。也是目前很多化工廠，藥企等常規使用的泵型。

耐腐蝕化工多級泵系列襯氟離心泵的流量范圍一般在1.8T/h-400T/h，揚程范圍：5m-80m，功率范圍：0.55kw-110kw。適用介質：任意濃度的酸、堿、鹽、強氧化劑等。特點：襯塑殼體，機封壽命長，結構緊湊，有二級和四級電機供選擇。針對不同工況特性，選擇不同的配置。在大連耐酸泵結構這塊主要由殼體，葉輪，機封，軸承，電機等組成，詳細結構圖可見下圖。

殼體：離心泵殼體一般都是鋼襯氟塑料，外部是HT200即我們常說的灰鑄鐵。內襯氟塑料，氟塑料下面詳細介紹區別。工藝上來說襯氟層采用高溫退火工藝，在150-160℃高溫下持續4小時，充分釋放內應力，泵體保用10年不開裂。優質工藝，所有襯氟泵體的鑄件都加工有燕尾槽和加強孔結構，能保證襯氟層貼合更緊密，可以耐受0.08Kpa的真空度。當然每個廠家的工藝各有不同。

氟塑料材質：不同的工況襯氟泵使用的氟塑料材質也是不一樣的，常規的一下五種，F(xiàn)EP（F46）,四氟乙烯和六氟丙烯共聚物也稱聚全氟乙丙烯。PTFE（F4），聚四氟乙烯（聚全氟乙烯、聚全氟、四氟）這種的大多用于管道注塑這塊。PFA，聚全氟烷氧基（可溶性四氟、聚四氟乙烯改性）。F50，氟合金（60%的FEP+40%PTFE）。PVDF（F2）聚偏氟乙烯。細節相關重新寫篇文章介紹。

機封：機封在離心泵中是一個很重要的配件，密封性的好壞取決于機封的選擇，根據現場的實際工況我們可以對應的選擇機封類型。一般標配的是WB2四氟波紋管機械密封，一般能滿足基本的工況使用，如有顆粒占比不多的話可選擇使用集裝式機械密封。

還有各種的配件就不一一列出，常規的配置和材料用下面的一張圖來給大家展示。當然里面配置是可以選的比如密封圈如有是打有機溶劑的話就要換包氟圈，機封的材質，如果是打堿性介質的話就要選擇無壓燒結碳化硅材質的。
